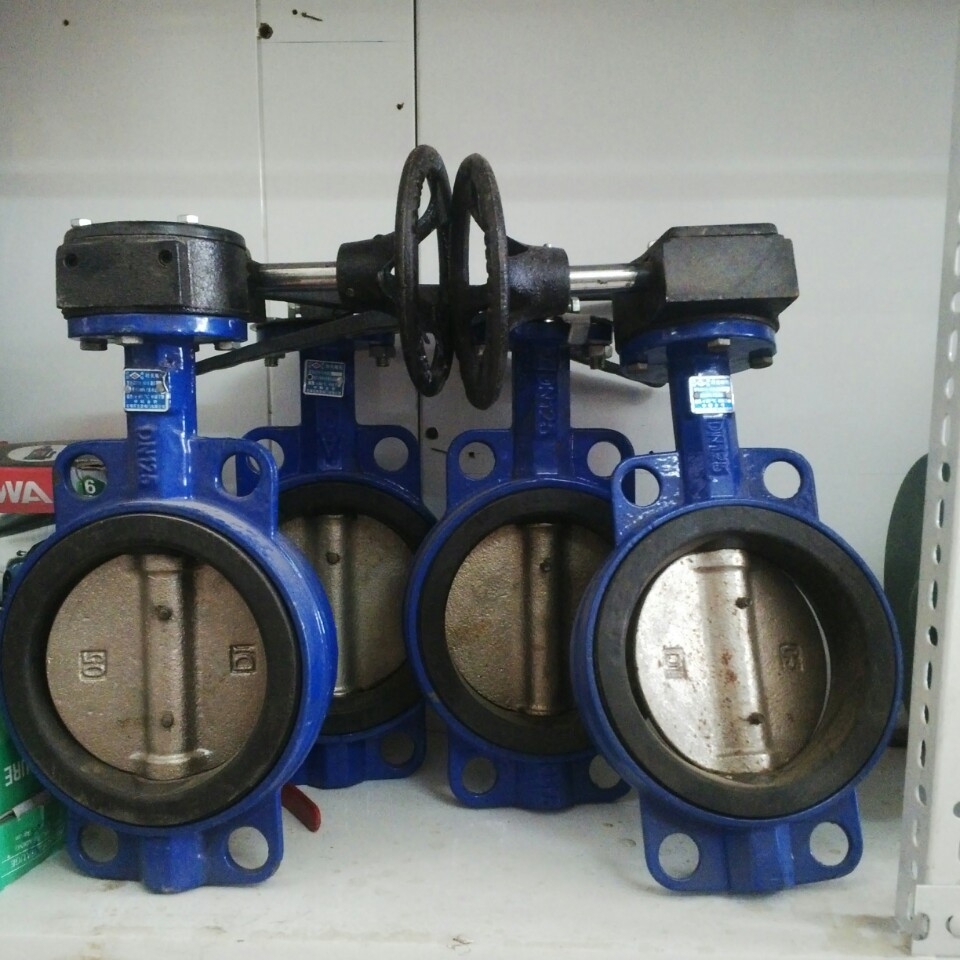

Van Bướm Tay Xoay ARV DN350

1. Thông số Kỹ thuật của Van Bướm tay gạt ARV nhập khẩu Malaysia.

• Khích thước Van Bướm ARV: DN50-DN300
• Nhiệt độ làm việc: -10°c đến 250°c.
• ÁP suất: PN10-PN16, 10K, Class150.
• Kiểu lắp ghép: Bản Bích, Tay gạt.
• Môi trường làm việc: Dầu, Hơi, Khí, Nước, Hóa chất.
• Xuất xứ: Malaysia


2. Bảng Thông số kích thước của Van Bướm tay gạt ARV

3. Nguyên lý hoạt động của Van Bướm tay gạt ARV nhập khẩu Malaysia

Đặt van bướm ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm(sleeve) do xiết quá chặt, làm kẹt và rò rỉ.

•   Đường kính của 2 đường ống lắp Van Bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.
•   Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve)
•   Xiết chặt các ốc, vít từ từ theo mặt phẳng
•   Không sử dụng miếng đệm (gasket)giữa  mặt bích và van
•   Kích thước mặt bích phải đồng nhất kích thước van
•   Không được hàn mặt bích gần Van Bướm đã được lắp đặt.
•   Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang
•   Khi tiến hành quay tay quay theo ngược chiều kim đồng hồ là thực hiện quá trình mở van. Ngược lại khi quay tay quay theo cùng chiều kim đồng hồ là hiện quá trình đóng van. Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ.
